信号隔离配电器

信号隔离配电器是连接工业现场仪表与控制室之间的电气关联设备。它通过输入-输出-电源之间的可靠隔离，解决工业自动化控制系统的干扰问题，使系统的稳定和可靠运行。该系列产品采用PCB变压器隔离技术，结合高效的数字电路，在提高产品隔离强度的基础上，进一步提升了检测和控制回路的抗干扰性。ZYG600信号隔离配电器参数同时将电流、电压、电阻、电偶、频率等信号进行转换和分配，更大程度上满足工业自动化 控制系统的要求。

产品特点

●信号隔离配电器采用新型PCB变压器隔离技术

●温度类产品通过USB端口全智能设定

●热电偶，热电阻传感器熔断报警

●AI，RTD输入支持2、3、4线制接法

●低温漂，自动零点校准

●通过USB适配器直接编程，无需外部电源

●配电限流保护

●电流输入过流保护

●通过USB端口可以读取输入参数

●输入-输出-电源端子之间耐压：1500VAC

●工作中允许大气压力：80~106KPa

●检验及校准环境温度：25±2 ℃

●仪表发热量小，可密集安装

●快速接线，无需螺丝紧固，端子可带电插拔

通用技术参数

●工作电源：20~30VDC

●常规额定工作电源：24VDC

●负载能力：≤350Ω（出厂默认，可指定负载）

●信号隔离配电器功耗：1.0W

●传输精度：0.1级

●温度漂移：0.01%FS/1℃

●响应时间：<10ms

●输出允许负载：4~20mA时，0~350Ω（出厂默认，可指定负载）

●隔离强度（输入-输出-电源）：1500V AC/1分钟50Hz

●绝缘电阻（输入-输出-电源）：≥100MΩ

●工作环境温度：-20℃~+60℃

●运输储存温度：-40℃～+80℃

●工作中允许相对湿度：5~95%RH（无冷凝）

●工作中允许大气压力：80~106Kpa

●电磁兼容：符合89/336/EEC，IEC，EN61000相关抗电磁兼容指令

●防护等级：IP20

●机壳材质：阻燃ABS+PC

●安装方式：35mm标准导轨卡式安装。

●使用线缆：0.5~2.5mm 的多束或单股电缆

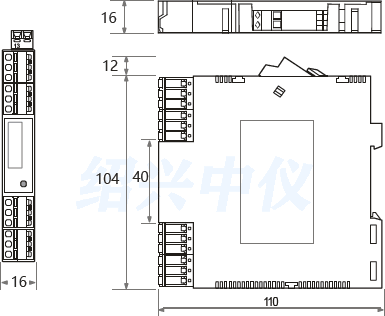

●外形尺寸：16×116×110（mm）

●整机重量：约95g~110g

使用说明

◆信号隔离配电器安装方式

1、采用35mm标准DIN导轨卡式安装信号隔离配电器

2、将信号隔离配电器卡装在导轨上，根据实际需要可以采取垂直或水平安装形式。

3、安装时请注意卡位稳定、牢固、可以密集安装。

◆信号隔离配电器接线方式

1、接线电缆采用截面为0.5~2.5mm 的单芯或者多芯电缆。

2、一字槽圆柱头M3螺丝拧紧连接，螺丝扭距0.8Nm以下。

3、接线端子使用的是可插式的接线插头端子。

电缆连接时可以直接在已安装在导轨上的信号隔离配电器进行接线操作；也可以将接线插头端子从仪表上拔出，接好电缆后再插入与之相对应的端子插座中。
