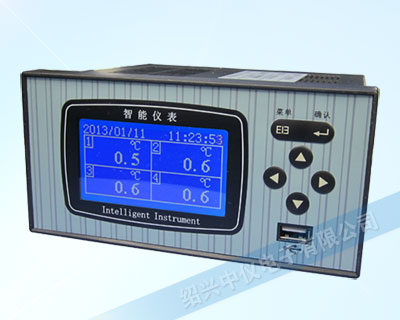

蓝屏无纸数据记录仪

ZYW203RE蓝屏无纸数据记录仪采用高性能的ARM Cortex-M3 32位的RISC内核，配备256M 大容量的FLASH闪存芯片存贮历史数据，辅以大规模集成电路和图形液晶显示器的新型智能化记录仪表，仪表显示信息量大、兼容性、操作简单、界面友好，可同时实现4路信号采集、记录、显示和2路报警，还可以实现仪表现场总线的通讯、控制功能；配合软件实现仪表现场总线集散监控系统。

功能特点

1、ZYW203-RE采用高性能的ARM Cortex-M3 32位的RISC内核，可同时实现4路信号采集、记录、显示和2路报警；

2、采用256M 大容量的FLASH闪存芯片存贮历史数据，掉电*丢失数据；

3、全隔离*输入，可同时输入多种信号，无需更换模块，通过软件组态即可；

4、显示工程量数据的数值范围更宽，可显示4 位数值：-999~9999；

5、剪贴板的复制和粘贴功能方便用户的参数设置；

6、2路继电器报警输出，同时指示各路报警的下下限、下限、上限、上上限报警；

7、蓝屏无纸数据记录仪支持外接微型打印机，手动打印数据、曲线，满足用户现场打印的需求；

8、配备标准USB接口，兼容市面上所有U盘；历史数据转存快捷方便；

9、标准串行通讯接口：RS232C和RS485，支持Modbus RTU协议；

10、采用高效绿色开关电源，交直流两用，85～264VAC或120～370VDC电压输入，输入频率范围47～63Hz；

11、仪表集成硬件实时时钟，掉电情况下时钟也能准确运行，更方便企业计量管理。

技术参数

屏幕：128*64点阵蓝屏液晶显示器（LCD）；

精度：实时显示：±0.2%F.S.；曲线显示：±0.5%F.S.；追忆精度：±0.2%F.S.；（注：热电偶应去掉冷端误差；）

输入规格：全隔离*输入，1～4通道信号输入，通道间全隔离，隔离电压大于1000V；

隔离阻抗：20MΩ@1000V；

记录容量：64/128/192/248MB（FLASH容量可选择）；

电压输入：0-5V、1-5V、0-20mV、0-100mV （>1MΩ）；

电流输入：0-10mA、0-20mA、4-20mA（阻抗250Ω）；

热电阻：PT100、Cu50（要求三线电阻平衡，引线电阻<10Ω）；

热电偶：S、B、K、T、R、E、N、J、F2；

其它蓝屏无纸数据记录仪输入信号或分度号需在订货时说明；

继电器报警输出：2路继电器触点输出，触点容量3A@220VAC /1A@30VDC，可组态上上限、上限、下限、下下限报警；

通讯、打印：通讯接口-RS232C或RS485，波特率-（1200、2400、9600、19200），打印接口-RS232C直接连接微型打印机；

记录间隔：1秒至240秒，共分11档：1/2/4/8/12/24/36/60/120/180/240秒可选；

记录时间：记录时间的长短与FLASH存储器容量、输入点数、记录间隔有关。

数据备份和转存：1G、2G、4G、8G、16G及其它可以兼容的U盘；

热电偶冷端补偿误差：±1℃ ；

断电保护：内置FLASH存储器保护参数和历史数据，断电后可*保存；

集成硬件时钟：掉电后也能准确运行；

时钟误差：±1分/月；

供电电源：85VAC-264VAC，47～63HZ；

环境温度：0～50℃、避免日光直晒；

环境湿度：0～85%R.H；

蓝屏无纸数据记录仪净重：≤1.0Kg
