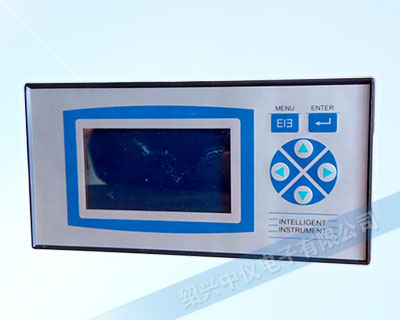

流量积算无纸记录仪

不同批次，ZYW203RF流量积算无纸记录仪外观及包装或许略有不同，出厂前均经过严格检测，更多...

流量积算无纸记录仪的用途

ZYW203RF流量积算无纸记录仪主要用于各种流体的流量积算、流体密度温压补偿等，它具有日常维护工作量小、运行费用低、可靠性好、应用灵活等与现代自动控制相适应的特点。它可与孔板流量计、喷嘴流量计、涡轮流量计、涡街流量计、电磁流量计、椭圆齿轮流量计等多种流量计配套使用。

功能特点

流量积算无纸记录仪是以32位CPU为核心、辅以大规模集成电路和图形液晶显示器的新型智能化仪表，仪表显示信息量大、操作简单、界面友好，下面是主要功能特点：

◆ 采用高性能的ARM Cortex-M3 32位的RISC内核，可同时实现3路信号采集、记录、显示及1路流量变送输出（变送输出需用户定制）；

◆ 采用256M大容量的FLASH闪存芯片存贮历史数据，掉电永不丢失数据；

◆ 流量、温度补偿、压力补偿输入，可同时输入多种信号，无需更换模块，通过软件组态即可；

◆ 显示工程量数据的数值范围更宽，可显示4 位数值：-999~9999；

◆ 剪贴板的复制和粘贴功能方便用户的参数设置；

◆ 2路继电器报警输出，同时指示各路报警的下下限、下限、上限、上上限报警；

◆ 支持外接微型打印机，手动打印数据、曲线，满足用户现场打印的需求；

◆ 配备标准USB 接口，支持USB1.1、2.0优盘，历史数据转存快捷方便；

◆ 标准串行通讯接口：RS232C、RS485和CAN，支持Modbus RTU协议，注：开通CAN通讯需定制；

◆ 采用高效绿色开关电源，交直流两用，85～264VAC或120～370VDC电压输入，输入频率范围47～63Hz；

◆ 仪表集成硬件实时时钟，掉电情况下时钟也能准确运行，更方便企业计量管理；

◆ 多种附加功能可选：历史曲线、变送输出、打印、24VDC配电等，注：开通附加功能需定制。

技术指标

屏幕：128*64点阵蓝屏液晶显示器（LCD）；

精度：实时显示：±0.2% F.S.；追忆精度：±0.2% F.S.；（注：热电偶应去掉冷端误差；）

输入规格：3路模拟量信号输入，支持多种信号类型，通道间全隔离，隔离电压大于1000V；

流量通道：4-20mA和PI信号；

温度通道：B、E、J、K、R、S、T、0-20MV、0-100mV、0-5V、1-5V、0-20mA、4-20mA、Pt100、Cu50等信号；

压力通道：0-20mA、4-20mA、0-5V、1-5V等信号；

隔离阻抗：20MΩ @ 1000V；

记录容量：64/128/192/248MB（FLASH 容量可选择）；

配电输出：变送器集中配电+24VDC，支持多路隔离配电，配电≤30mA/路；

变送输出：支持1 路流量通道变送输出（4-20mA），负载能力750Ω（最大）；

继电器报警输出： 2 路继电器触点输出，触点容量3A@220VAC/1A@30VDC，可组态上上限、上限、下限、下下限报警；

通讯\打印：通讯接口--RS232C、 RS485 或CAN，波特率--（1200、2400、9600、19200、38400、57600），打印接口--RS232C 直接连接微型打印机；

记录间隔：1 秒至240 秒，共分11 档：1/2/4/8/12/24/36/60/120/180/240 秒可选；

数据备份和转存：1G、2G、4G、8G、16G及其它可以兼容的U盘；

热电偶冷端补偿误差：±1 ℃ ；

断电保护：内置FLASH 存储器保护参数和历史数据，断电后可保存；

集成硬件时钟：掉电后也能准确运行；

时钟误差：±1 分/月；

供电电源：85VAC-264VAC，47～63HZ；

环境温度：0～50℃、避免日光直晒；

环境湿度：0～85%R.H；

净重：≤1.0Kg

使用说明

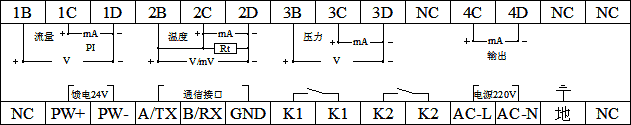

流量积算无纸记录仪接线图

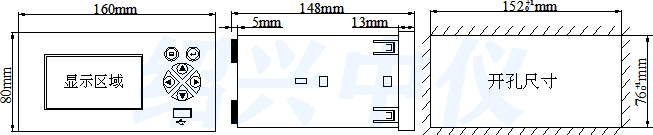

流量积算无纸记录仪安装图

流量积算无纸记录仪安装尺寸图
