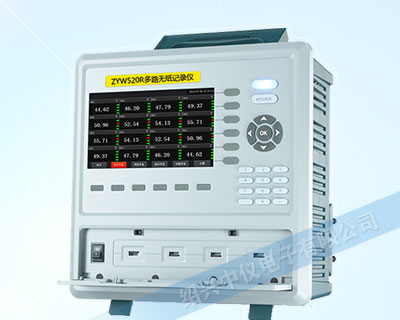

多路便携式无纸记录仪

ZYW520R多路便携式无纸记录仪以其丰富的显示画面、灵活的操作方式以及强大的记录、运算、控制和管理功能，在行业中获得了极其广泛的应用。用显示技术、微电子技术、数据存储和通讯技术，是一款功能多、操作方便、精确可靠、高性价比的产品。

多路便携式无纸记录仪在配置彩色液晶触摸屏操作和显示。可以接收多种类型的电流、电压和电流信号，实现温度、湿度、压力、液位、流量、成分以及力、力矩、位移、振动等物理量的显示、记录、越限监控、报表生成、数据通讯、信号变送以及流量累计等功能。

多路便携式无纸记录仪主要由触控液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、数据采集板、信号输出板、大容量FLASH 等构成：

◇可配备不同类型的智能数据采集控制板，根据应用要求选择。

◇内置大容量FLASH，可通过U盘快速将FLASH 中的数据下载到U 盘再转存到计算机中。最短1秒记录一次所有通道的数据，另外订制0.1 秒32通道以内的单类型数据采集器。

◇数字显示界面、棒图显示画面、实时（历史）曲线画面、报警数据页面。

◇历史曲线读数光标功能。

◇可参数设置多点报警功能。

功能特点

◇采用高亮度触控彩色TFT液晶屏，CCFL背光、画面清晰；

◇采用ARM 微处理器，可同时实现多路（仪器主机内部支持64路以及更多路）信号采集、记录、显示和报警；

◇采用59MB大容量的FLASH闪存芯片存贮历史数据，掉电不丢失数据；

◇隔离多信号输入，可同时输入多种信号，无需更换模块，直接在仪器上设置即可；

◇显示工程量数据的数值范围更宽可显示6位数值：-999.99~1999.99；

◇可以进行参数设置、显示工程位号，工程单位，可订制流量累积等功能；

◇具有红色报警显示，同时指示各路通道的下下限、下限、上限、上上限报警；8路继电器报警输出（选配）；

◇多路便携式无纸记录仪内置GB2312 汉字库，使用全拼输入法输入；

◇支持内/外置微型打印，手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需求（选配）；

◇配备标准USB2.0 接口，可使用鼠标键盘方便操作，输出历史数据转存快捷方便；

◇标准串行通讯接口，带光偶隔离的RS485 和RS232 以及以太网；

◇支持标准Modbus RTU通讯协议，除支持本公司数据管理软件外，还支持其它组态软件；

◇采用国际名牌开关电源，能在交流电源AC 85V~265V 宽电压范围内正常工作；

◇多路便携式无纸记录仪可提供变送器DC24V配电；

◇通过EMCIII级，保证仪表在恶劣的环境中正常工作。

技术参数

输入类型		测量的范E(示值范围)	测量精度(引用误差、绝对误差)	数字显示分辨率
直流电压	0-10V	-0.5V至+11.000V	0.001%F.S. ±0.0001V	0.01V
	0-5V	-0.5V至+5.500V	0.002%F.S. ±0.0001V	0.01V
	±100mV	-110.0mV至+110.0mV	0.0005%F.S.土0.001mV	0.01mV
	±20mV	-21.0mV 至+21.0mV	0.0025%F.S.土0.001mV	0.01mV
直流电流	4-20mA	+3mA至+21.00mA	0.005%F.S.±0.001mA	0.01mA
			测量精度（相对误差)
热电偶	K	-60℃至+1372℃	±(0.05% rdg.+0.5℃)	0.01℃
	J	-200℃至+1200℃	±(0.05% rdg.+0.5℃) <0℃±(0.15%rdg.+0.5℃)	0.01℃
	E	-200℃至+1000℃	±(0.05% rdg.+0.5℃) <0℃ ±(0.15%rdg.+0.5℃)	0.01℃
	T	-200℃至+400℃	(0.05% rdg.+0.5℃) ≤-30℃ ±(0.15%rdg.+0.5℃)	0.01℃
	N	-200℃至+1300℃	(0.05% rdg.+0.7℃) ≤0℃±(0.3%rdg.+0.7℃)	0.01℃
	W	+1500℃至+2315℃	±(0.05%rdg.+1.5℃)	0.01℃
		0℃至+1500℃	±(0.05% rdg.+1.0℃)
	R	+800℃至+1768℃	±(0.05% rdg.+1.0℃)	0.01℃
		+400℃至+800℃	±(0.2% rdg.+2.0℃)
	S	+800℃至+1768℃	±(0.05% rdg.+1.0℃)	0.01℃
		+400℃至+800℃	±(0.2%rdg.+2.0℃)
	B	+800℃至+1820℃	±(0.05% rdg.+1.0℃)	0.01℃
		+400℃至+800℃	±(0.2% rdg.+2.5℃)
热电阻	Pt100	-200℃至+660℃	±(0.05%rdg.+0.3℃)	0.01℃
	Cu50	-50℃至+150℃	±(0.05%rdg.+0.3℃)	0.01℃
	PT1000	-200℃至+300℃	±(0.05% rdg.+0.2℃)	0.01℃
预热时间		30分钟以上
热电偶测量		包括冷端补偿精度
标准运行状态(上述精度）		温度25±3℃，湿度55±10%RH，
环境适应能力	使用时温度	-20℃至+70℃
	使用时湿度	0至95%RH(没有结露）

使用说明

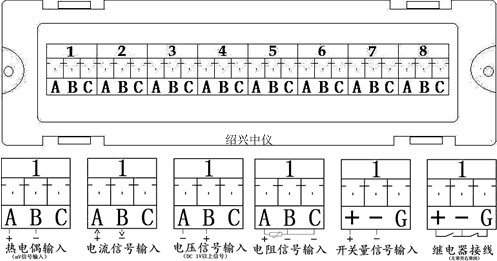

图：多路便携式无纸记录仪接线

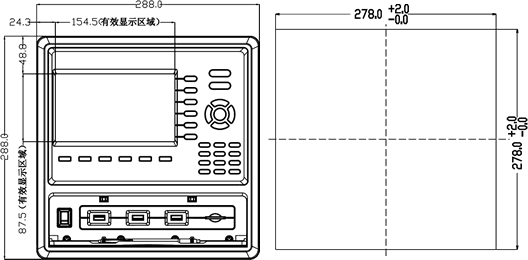

安装开孔尺寸

安装注意事项

为确保安全，ZYW520R多路便携式无纸记录仪接线必须在断电后进行。

交流供电的仪表，其接大地，禁止与仪表其它端子接在一起。

本说明书给出的为接线图，受端子数量的限制，当仪表功能与基本接线图冲突时，接线图以订货时的说明为准。
