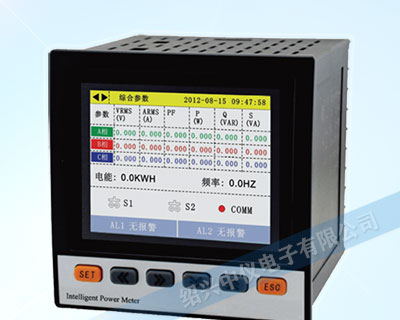

电力无纸记录仪

EX500R电力无纸记录仪可测量三相交流电路中的真有效值电压、电流、频率、有功功率、无功功率、功率因数、有功电度值、无功电度值等参数；同时记录电压、电流、有功功率、功率因数、有功电度值、无功电度值。可生成电量日报表、月报表；且可通过U盘或SD卡将记录参数曲线及历史数据和电量报表转存到PC机上进行数据分析，提供RS485通讯接口，支持MODBUS-RTU协议。电量无纸记录仪广泛应用于低压配电柜、工业自动化、智能型开关柜、楼宇自动化、能源管理系统等。

功能参数

·EX500R电力无纸记录仪采用320*240TFT彩色液晶显示屏，

·可测量三相电压、电流、有功功率、无功功率、视在功率、功率因数、频率及总有功电度、总无功电度，

·对三相电压、三相电流、有功功率、功率因数进行实时曲线记录和数据记录存储，

·对总有功电度、总无功电度进行累计存储，并生成日报表、月度报表，

·仪表内部有8M的FLASH存储器用于数据保存，支持外部U盘和SD卡转存功能，

·开关输出：2路AL1、AL2继电器开关（报警）输出，

·可选模拟量输出：1路模拟量变送输出，DC4-20mA，

·可选开关量输入：2路S1、S2用于“遥测”电气开关状态，

·可选提供RS485通讯接口，支持MODBUS-RTU协议，

·可连接面板式微型打印机，可手动打印历史数据和历史曲线，可自动打印实时数据及累积电量报表，

·SD卡自动备份历史数据可用PC专用软件打开，如有需要请联系绍兴中仪电子有限公司售后服务部。

技术参数

网络	三相三线、三相四线
电压额定值	3*57.7/100V，3*220/380V
电压过负荷	持续:1.2倍，瞬时:2倍/10S
电压功耗	<1VA(每相)
电压阻抗	≥300KΩ
电压精度	RMS测量 精度0.5%F.S
电流额定值	3*5(6)A
电流过负荷	持续:1.2倍，瞬时:4倍/10S
电流功耗	<0.4VA (每相)
电流阻抗	<20mΩ
电流精度	RMS测量 精度0.5%F.S
频率	45～60Hz，精度0.1Hz
电能	有功电能精度1级，无功电能精度2级
功率	有功电能、无功、视在功率精度1级
显示	可编程设置、切换、分辨率320*240，TFT彩色液晶显示
电源工作范围	AC/DC100～240V，电源功耗≤8VA
输出数字接口	RS485，采用MODBUS-RTU协议，RS485通讯响应时间间隔典型值为1S 打印输出RS232接口
报警输出	2路开关输出，AC250V/3A或DC30V/5A
模拟量输出	1路模拟量变送输出 DC4-20mA 带负载＜600Ω
工作、存储环境	工作环境：-10℃～+50℃，湿度＜85%RH 无结 存储环境：-20℃～+55℃，湿度＜75%RH无结露
抗干扰能力	静电抗干扰能力：IEC61000-4-2，Level2 辐射抗干扰能力：IEC61000-4-3，Level3 快速瞬间脉冲群抗干扰性试验：IEC61000-4-4，Level4 浪涌抗干扰性试验（1，2/50us-8/20us）：IEC61000-4-5，Level4
隔离耐压	信号输入和电源之间AC2000V 信号输入和输出之间AC2000V 电源和变送输出之间DC2000V 485接口，相互隔离的低压或I/O之间DC600V
绝缘	输入、输出、电源对机壳＞5MΩ
尺寸(mm)	96W×96H×100L

使用说明

接线说明

电力无纸记录仪接线注意事项

1、电压输入：输入电压应不高于产品的额定输入电压，否则应考虑使用PT。

2、电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT，如果使用的CT上连有其它仪表，接线应采用串接方式。

3、要确保输入电压，电流相对应，相序一致，方向一致，否则会出现数值和符号错误(功率和电能)。

4、仪表输入网络的配置根据系统的CT的个数决定，在2个CT的情况下，选择三相三线两元件方式，在3个CT的情况下，选择三相四线三元方式，仪表接线，仪表编程中设置的输入网络Link，应该同所有测量的负载的接线方式一致，不然会导致仪表测量的电压或功率不正确。

安装说明

电力无纸记录仪安装尺寸图（外形及安装开孔尺寸，单位：mm）

外形：96W×96H×104.6L、开孔：92×92mm

注意事项

1、电力无纸记录仪一定电源线不要接错。

2、电压信号输入要注意相序。

3、电流信号输入要按接线图上标识的同名端连接，*号为同名端电流流入端。

4、接线方式要与用户菜单“Link”的设置一致。

5、能量脉冲输出为集电极开路输出。

6、电力无纸记录仪供电电源与主测线路之间建议隔离，以免导致漏电开关误动作。
