信号隔离器(HART)

ZYG600H信号隔离器(HART)给现场的变送器提供隔离的直流电源，并检测来自变送器的4~20mA电流信号， 经过隔离、干扰抑制等处理后，向控制系统或其它仪表输出直流电流或电压信号。

ZYG600H信号隔离器(HART)采用独立的直流电源供电，输入-输出-电源各通道之间隔离。标准的35mmDIN导轨卡式安装。可拔插的接线插头端子，弹簧压紧连接。

选型说明

ZYG6H	XX	-X	-X	-X	-D	选型说明
通道配置	11					一入一出
	22					二入二出
信号类型		A				电流信号
		P				带配电
输入信号			A			4～20mA HART信号
输出信号				1		4～20mA HART信号
供电电源					D	DC24V

主要技术参数

◆供电电源

供电电压范围：20～30VDC

额定供电电压：24VDC

电流消耗（24VDC供电时）：<50mA（1入1出）；<100mA（2入2出）

◆输入参数

输入信号：4~20mA；HART信号

输入阻抗：约 50Ω

给变送器的配电：20mA时，≥18V（出厂默认）、若需要更大配电（如≥22V），请订货时注明

最大输入电流：约 24mA

◆输出参数

输出电流：4~20mA；HART信号

负载电阻：≤350Ω（出厂默认，可指定负载）、HART通信时，负载电阻RL：≥250Ω

◆综合参数

标准精度：±0.1%

温度漂移：0.01%F.S./℃

响应时间：< 10ms

隔离能力：输入-输出-电源之间 1.5KV，1min，50Hz

绝缘电阻：输入-输出-电源之间 ≥100MΩ/500VDC

工作环境温度：-20℃～＋60℃

储存环境温度：-40℃～＋80℃

机壳材质/防护等级：阻燃ABS/IP20

外形尺寸：16×116×110（mm）

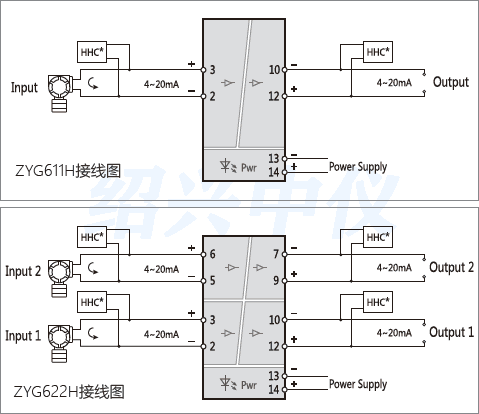

接线说明图

端子接线：ZYG600H信号隔离器(HART)接线电缆采用横截面为0.5~ 2.5mm²实芯线或多芯线。

以上为ZYG600H信号隔离器(HART)的接线方法图及接线要点。
