数字温度显示表

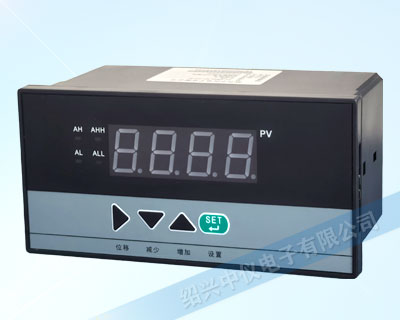

ZY-C803系列数字温度显示表可显示由PT100和多种热电偶测量的温度值。

LED系列数字显示控制仪采用微处理器进行控制运算，可对非线性输入信号进行精度极高的线性矫正测量，集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示方式。

选型说明

数字显示控制仪采用多种输入无跳线设置，使每台仪表仅通过简单快捷的参数设置，即可适配各种分度号。

型号代码	代码										产品参数说明
ZY-	□ □ □□－□ □－□□－□ □ －□ □
外形特征	C S										横式显示仪表 竖式显示仪表
外形尺寸	1 4 7 8 9										48×48mm 96×48mm（横），48×96mm（竖） 72×72mm 160×80mm（横），80×160mm（式） 96×96mm
控制作用	01 03 04										测量显示 三位式控制 四限控制或四限报警输出
通讯方式	□										请参见"通讯方式"
输出方式	□										请参见"变送输出方式"
输入类型	□□										请参见"输入类型"
di一报警方式	N H L										无报警（可省略） 上限控制/报警（四限控制/报警2H） 下限控制/报警（四限控制/报警2L）
第二报警方式	N H L										无报警（可省略） 上限控制/报警（四限控制/报警2H） 下限控制/报警（四限控制/报警2L）
馈电输出	P										DC24V馈电输出
供电方式	W T 省略										DC24V供电 AC90～265V供电（开关电源） AC220V供电（线性电源，可省略）

输入类型表

代码	输入类型	测量范围	代码	输入类型	测量范围	代码	输入类型	测量范围
01	B	400～1800℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～9999 d
02	S	0～1600℃	10	Cu50	-50.0～150.0℃	18	特殊规格	用户特定
03	K	0～1300℃	11	Cu100	-50.0～150.0℃	19	4～20mA开方	-1999～9999 d
04	E	0～1000℃	12	4～20mA	-1999～9999 d	20	0～10mA开方	-1999～9999 d
05	T	-200～400℃	13	0～10mA	-1999～9999 d	21	1～5V开方	-1999～9999 d
06	J	0～1200℃	14	1～5V	-1999～9999 d	22	0～5V开方	-1999～9999 d
07	Wre	0～2300℃	15	0～5V	-1999～9999 d	23	可切换输入	详见下表
08	Pt100	-200～650℃	16	0～20mA	-1999～9999 d	24	频率输入	0～5kHz

全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：

代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型
01	B	05	T	09	Pt100.1	14	1～5V	18	1～5V开方
02	S	06	J	10	Cu50	15	0～5V	19	0～5V开方
03	K	07	WRe	12	4～20mA	16	4～20mA开方
04	E	08	Pt100	13	0～10 mA	17	0～10mA开方

变送输出方式

选型代码	0	2	3	4	5	8
输出方式	无输出	4～20mA	0～10mA	1～5V	0～5V	特殊规格

通讯方式

选型代码	0	2	4	8	9
通讯方式	无通讯	RS-232	RS-422	RS-485	特殊规格

选型说明

1、数字显示控制仪同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。
2、ZY-C70、C10系列数字显示控制仪无频率信号输入。
3、C80系列为0.8英寸LED显示，C90、S80、C70、C40系列为0.56英寸LED显示，C10系列为0.32英寸LED显示。
4、四限控制或四限报警输出为四个继电器控制输出，用户可自行修改内部参数以设定需要的控制或报警方式。（四限控制/报警仅T.C80、S80和C90系列提供，2H代表两个上限控制/报警，2L代表两个下限控制/报警）。

常用型号例举

ZY-C401-00-NN-08数字显示控制仪，外形48*48mm，PT100输入，无继电器。
ZY-C801-00-NN-08数字显示控制仪，外形160*80mm，PT100输入，无继电器。
ZY-C403-00-HL-08数字显示控制仪，外形48*48mm，PT100输入，带上下限报警。
ZY-C803-00-HL-12数字显示控制仪，外形160*80mm，4-20mA输入，带上下限报警。
ZY-C903-00-HL-12数字显示控制仪，外形96*96mm，4-20mA输入，带上下限报警。

数字显示控制仪使用说明

数字显示控制仪(温度控制仪)在窑炉自动控制系统中的应用案例图

接线说明

型号	ZY-C803	接线图
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g	ZY-C80系列96×48mm外形数字显示控制仪接线图
型号	ZY-T803（横式）
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm重 量:400g
型号	ZY-S803
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g
型号	ZY-T801（竖式）
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g
型号	ZY-C401/C403（横式）	接线图
仪表外形	仪表尺寸:96×48×110mm 开孔尺寸:92×44mm 重 量:240g	ZY-C40系列96×48mm外形数字显示控制仪接线图
型号	ZY-S401/S403（竖式）
仪表外形	仪表尺寸:48×96×110mm 开孔尺寸:44×92mm 重 量:240g
型号	ZY-C901/C903	接线图
仪表外形	仪表尺寸:96×96×110mm 开孔尺寸:92×92mm 重量:400g	ZY-C90系列96×96mm外形数字显示控制仪接线图
型号	ZY-C701/C703	接线图
仪表外形	仪表尺寸:72×72×110mm 开孔尺寸:68×68mm 重 量:240g	ZY-74系列72×72mm外形数字显示控制仪接线图
型号	ZY-C101/C103	接线图
仪表外形	仪表尺寸:48×48×110mm 开孔尺寸:44×44mm 重量:180g	ZY-C10系列48×48mm外形数字显示控制仪接线图
