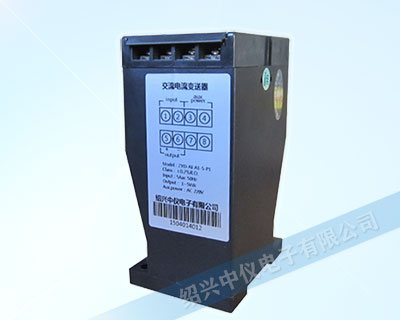

4-20mA输出型电流变送器

4-20mA输出型电流变送器型号规格：

1、ZYD-AI-A1-O1-P1，单相4-20mA输出型电流变送器（输入0-5A、输出4-20mA，供电DC24V）。

2、ZYD-AI-A2-O1-P1，单相4-20mA输出型电流变送器（输入0-1A、输出4-20mA，供电DC24V）。

产品选型

电流变送器ZYD-AI-A1-O1-P1（单相电流，输入0-5A/50Hz，输出4-20mA，供电AC220V）。

电流变送器是电力监控系统的重要元件，其作用是将交流单相电流转换成直流电压或直流电流标准信号。同时，它还承担强电系统和弱电系统（比如，计算机系统）的隔离作用，以保护计算机采集系统输入不被高压的交流电压所击穿。

产品型号

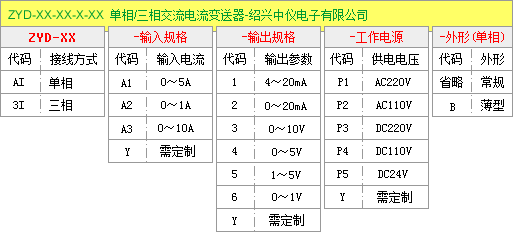

交流电流变送器选型图

选型举例

ZYD-AI-A1-O1-P1(此型号为单相交流电流变送器，5Aac CT变比电流信号输入，输出4~20mADC，工作电源AC220V，外形为常规黑壳)。

ZYD-3I33-A2-O1-P1(此型号表示三相交流电流变送器，A/B/C三相AC0-1A输入，对应三路4-20mA输出，工作电源AC220V。)

产品特点

电流变送器精度等级高0.2%、线性度高。

采用优质元器件，集成度高，免于定期校验。

35mm标准导轨安装或底座螺钉安装固定，通用性强。

输入/输出/电源/外壳之间相互隔离，可靠性高。

技术指标

输入负载	电流互感器CT：≤0.2VA
超负荷能力	持续：2倍；瞬时：电流10倍（5秒）
精度	±0.2%、±0.5%
响应时间	＜400ms
输出电压	DC0～10V、DC1～5V(负载电阻＝输入电压/DC10mA)
输出电流	DC0～20mA、DC4～20mA(负载电阻＝DC10V/输出电流)
输出波纹	≤0.5% RO
输出负载	电流输出时≤750Ω
输出零点校调	≤±20%RO
输出满度校调	≤±20%RO
工作环境温湿度	-10～55℃ / 小于70%相对湿度（无冷凝状态）
贮存环境温湿度	-20～70℃ / 小于80%相对湿度（无冷凝状态）
外壳	ABS工程塑料
隔离	输入/输出/电源/外壳相互隔离
耐压强度	AC2KVrms/min
绝缘阻抗	DC500V时大于100MΩ
工作电源	AC220V±10%、DC220V、DC110V、DC24V
电源消耗	直流供电<3W；交流供电<4VA
安装方式	标准35mm导轨，底座螺钉安装
重量	单相约450克，三相约650克
平均无故障时间	大于50000h

功能作用

电流变送器多应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统，各种控制系统、楼宇自动化配电网、小区电力监控、工业自动化、智能型配电盘、开关柜的电量采集中，用于DCS对电动机、泵或热网的中央监控，监视供电线路及其电流。

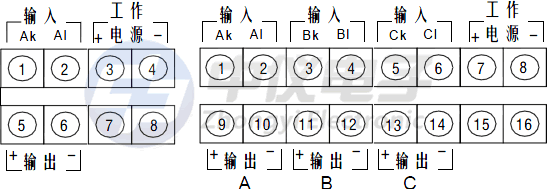

电流变送器接线图(左：单相交流电流变送器接线图/右：三相交流电流变送器接线图)

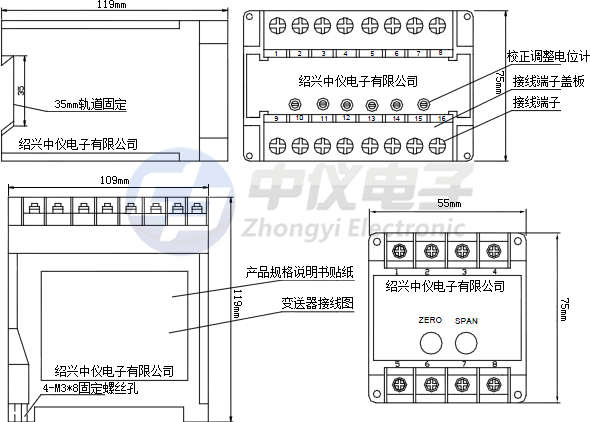

交流电流变送器外形尺寸图

注意事项

安装使用前请确认电流变送器规格贴纸上所标示规格与所订购是否相同。

交流单相电流变送器的输入电流是否在规格范围内。

注意产品标签上的辅助电源信息，辅助电源等级是否正确，极性不可接错；请务必根据单相电流变送器随机接线图接线。

交流单相电流变送器输入接CT的二次输出端。

交流电流变送器在有强磁干扰的环境中使用时，请注意输入线的屏蔽，输出信号应尽可能短。集中安装时，最小安装间隔不应小于10mm；

ZYD-AI系列交流电流变送器内部未设置防雷击电路，当变送器输入、输出馈线暴露于室外恶劣气候环境之中时，应注意采取防雷措施；

单相电流变送器为一体化结构，不可拆卸，同时应避免碰撞和跌落；

单相电流变送器采用阻燃ABS塑料外壳封装，外壳极限耐受温度为+75℃，受到高温烘烤时会发生变形，影响产品性能。产品请勿在热源附近使用或保存，请勿把产品放进高温箱内烘烤；

单相电流变送器在出厂前均经过严格检验和质量控制，如发现工作不正常，怀疑内部模块有故障，请及时与附近的代理商，办事处或直接与本公司技术支持热线联系。

单相电流变送器从发货之日起十二个月以内，正常使用过程中出现产品质量问题均由本公司免费维修或更换，请勿拆卸或改装变送器。
