导轨式温度变送器

导轨式温度变送器的型号有ZYG611RT一入一出热电阻导轨式温度变送器，ZYG612RT一入二出热电阻导轨式温度变送器，ZYG611TC一入一出热电偶导轨式温度变送器，ZYG612TC一入二出导轨式热电偶温度变送器。

ZYG600RT热电阻输入信号隔离器接收热电阻信号输入，经过隔离变送输出标准的直流信号至控制系统或其它仪表。

智能型的热电阻温度变送器，有 USB 编程接口，可以用适配电缆连接这个温度变送器和PC机，在PC机上通过软件编程设定输入的热电阻类型和测量范围；该温度变送器采用独立的直流电源供电，输入-输出-电源各通道之间隔离。

可以与单元组合仪表及DCS、PLC 等系统配套使用，广泛用于工业生产过程的各种温度检测和控制系统。

选型说明

ZYG6	XX	-X	-X	-X	-D	热电阻输入信号隔离器选型说明
通道配置	11					一入一出
	12					一入二出
	22					二入二出
信号类型		RT				热电阻信号
输入信号			X			见下表
输出信号				X		见下表
供电电源					D	DC24V

输入输出信号表

输入信号	代码		输出信号	代码
	PT100/三线制（0~200℃）默认	01		4~20mA	A
	PT100（测量范围）	02		0~20mA	B
	PT1000（测量范围）	03		1~5V	C
	CU50（测量范围）	04		0~5V	D
	CU100（测量范围）	05

注明：

订货时应注明热电阻输入信号隔离器的输入类型和分度号以及量程范围，如未写明则产品发货时将按出厂默认设定提供。

热电阻量程及测量误差表

热电阻类型		温度范围（℃）	最小量程（℃）	绝对误差	基本误差
热电阻	PT100	-200～800	50	±0.2℃	±0.1%
	PT1000	-200～800	200	±0.4℃	±0.1%
	Cu50	-50～150	50	±0.4℃	±0.1%
	Cu100	-50～150	50	±0.4℃	±0.1%

注明：

1. 上表中未列出的其它热电阻分度号，也可联系绍兴中仪指定热电阻输入信号隔离器订货。

2. 上表中所列的基本误差和绝对误差两栏，应用时取基本误差与绝对误差的较大值。

主要技术参数

◆供电电源

供电电压范围：20～30VDC

额定供电电压：24VDC

电流消耗（24VDC供电时）：<40mA（1入1出）；<45mA（1入2出）；<65mA（2入2出）

◆输入规格

热电阻：Pt100、Pt1000、Cu50等

温度量程范围：根据连接的传感器类型 （参见量程表）

热电阻传感器连接形式：支持2、3、4线制接法

允许导线电阻：每条导线在15Ω以下

◆输出规格

输出电流：4～20mA；其它指定电流

输出电压：1～5V；其它指定电压

负载电阻：4~20mA输出时, ≤350Ω（出厂默认，可指定负载）

◆综合参数

温度漂移：0.01%F.S./℃

响应时间：<0.4s

隔离能力：输入-输出-电源之间1.5KV，1min，50Hz

绝缘电阻：输入-输出-电源之间≥100MΩ/500VDC

工作环境温度：-20℃～＋60℃

储存环境温度：-40℃～＋80℃

机壳材质/防护等级：阻燃ABS/IP20

外形尺寸：16×116×110（mm）

接线说明

端子接线：接线电缆采用横截面为0.5~ 2.5mm²实芯线或多芯线。

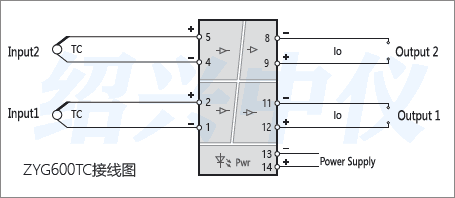

热电阻输入信号隔离器接线图
