耐高温扩散硅压力变送器

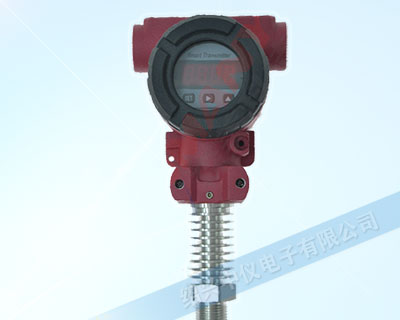

ZYK40耐高温扩散硅压力变送器在原变送器的基础上加装散热装置，可耐120℃

ZYK40扩散硅压力变送器采用经过计算机自动测试并用激光调阻工艺，进行了宽温度范围的零点和灵敏度补偿，带不锈钢隔离膜片的OEM压阻式传感器作为信号测量元件，传感器信号经过信号处理电路后转换为标准信号输出，产品经过了老化及稳定性考核等工艺严格筛选，性能稳定。

ZYK40扩散硅压力变送器适用于石油、化工、冶金、电力、轻工、纺织、建材、水文地质、食品、医药、环境控制等行业的过程控制和压力测量。

选型表

ZYK4	扩散硅压力变送器
	代码	测量范围	代码	测量范围
	02	0～1kPa～2.5kPa	11	0～350kPa～1.0MPa
	03	0～2.5kPa～7kPa	12	0～700kPa～2.0MPa
	04	0～7kPa～20kPa	13	0～1.0MPa～3.5MPa
	05	0～10kPa～35kPa	14	0～2.0MPa～7.0MPa
	06	0～20kPa～70kPa	15	0～3.5MPa～10MPa
	07	0～35kPa～100kPa	16	0～7.0MPa～20MPa
	08	0～70kPa～200kPa	17	0～10MPa～35MPa
	09	0～100kPa～350kPa	18	0～20MPa～60MPa
	10	0～200kPa～700kPa	19	0～35MPa～100MPa
		代码	输出信号	代码	输出信号
		A1	4~20mA	V3	0~10V
		V1	0~5V	E	4~20mA+HART
		V2	1~5V	M	4~20mA+RS485
			代码	产品精度
			1	0.1
			2	0.25
			3	0.5（常规默认）
				代码	附加功能
				M3	3 1/2 位LED数显表头
				M4	4位LCD数显表头
				F	参照螺纹接口代码
				F0	特殊定制
				P1	齐平膜型，M20×1.5外螺纹压力接口
				P2	齐平膜型，G1/2外螺纹压力接口
				d	隔爆型ExdII CT6
				i	本安型ExiaIICT6
				G	表压测量
				A	绝压测量（按用户约定定做）
				F	负压测量（按用户约定定做）
				S	散热器及过程连接件
				Y	用户约定
ZYK4	12(1.6MPa)	A1	3	M3G	完整型号：ZYK412A13M3G -1.6MPa

技术参数

使用对象	液体、气体或蒸汽与316L不锈钢兼容的各种介质
测量范围	表压：0～10kPa～60MPa，绝压：0～100kPa～10MPa，负压：-0.1MPa～2MPa
输出	4～20mADC、4～20mADC带显示、1～5V、0～5V、0～10V
电源	12～30VDC
负载特性	4～20mADC 二线制负载R≤50(V-12)Ω
过载压力	150%FS
外壳防护	IP65
精度等级	±0.25%、±0.5%
稳定性	±0.2%FS/年
温度影响	在 -20℃～+70℃范围内，变化量小于±0.18%/10℃
振动影响	任何方向上振动频率为20～200Hz时，变化量小于±0.02% FS
冲击影响	任何方向100G 冲击11ms 后，变化量小于±0.02% FS
温度范围	环境温度 -20℃～+70℃；标准介质温度 -20℃～+80℃
电气连接	M12×1.5、M14×1.5、M20×1.5、G1/2 G1/4 NPT1/2、NPT1/4、R1/2 R1/4、PT1/2、PT1/4、其它订货提供螺纹规格

接线说明

二线制4～20mA DC 输出的变送器电气连接、三线制 0/1V～5/10VDC 输出的变送器与数显表的接线方法。

图：扩散硅压力变送器接线图

安装规范：

⑴ 产品垂直安装于现场压力接口。

⑵ 露天安装时，应尽量把扩散硅压力变送器置于通风干燥处，避免强光直接照射和雨淋，否则将会使性能变差或出现故障。

⑶ 安装于多雷地区时，在现场应加装防雷击保护装置，并确保产品及电源可靠接地，可降低雷电对变送器损坏概率。

⑷ 若安装完成后发现变送器无输出或者输出异常，请检查：

1、电气连接是否准确，是否牢固；

2、供电电压是否过低以及负载电阻是否过大。

ZYK40系列扩散硅压力变送器结构图
