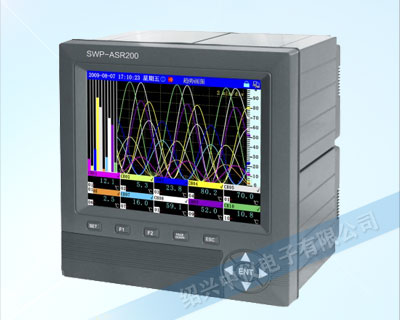

SWP-ASR200无纸记录仪

SWP-ASR200无纸记录仪

概述

SWP-ASR200系列无纸记录仪采用宽视角、高亮度、10.4英寸、高分辨率、CCFL背光的真彩色TFT液晶作为显示屏，全新硬件结构设计、更低的功耗、更强的抗干扰能力、更友好的人机界面、可以满足不同用户的特殊功能定制要求、灵活便捷。主要应用于纺织、化工、电力、石化、烟草、制药等行业。

技术规格

规格				说明
输入	模拟量		热电偶	B、S、K、E、T、J、W
			RTD	PT100、CU50
			电压	DC0-5V，DC1-5V，DC0-100mV，DC0-20mV
			电流	DC0-10mA，DC 4-20mA
	脉冲量			矩形/正弦/三角幅度≥ 4V频率0-15KHz
输出	模拟量		电流	0-10mA(负载≤750 Ω)4-20mA (负载≤500 Ω)
			电压	0-5V(负载≥250 kΩ) 1-5V(负载≥250 kΩ)
	开关量		SSR	5/0.05A
			SCR	40V/0.5A
			继电器	AC220V/3A或DC24V/5A(阻性负载)
	馈电			DC24V/60mA
通讯	波特率			1200-115200pbs
	接口			RS232，RS485，带高速光电隔离
	协议			MODBUS-RTU，SR-BUS(SWP仪表通讯协议)
精度				0.5%FS±1字或0.2%FS±1字
小信号切除				0-25.5%FS
测量范围				-1999~99999字
采样周期				0.25秒
记录间隔				1秒-4分钟之间以秒为单位共240档可供选择
参数设定				多语言菜单提示，通过按键或上位机通讯口设定
控制方式				可选择带回差的ON/OFF继电器触点输出(AC220V/3A)
打印功能				可外接带串口输出的40字符/行或16字符/行的面板式、台式微型打印机，打印历史数据或曲线。
显示方式				10.4寸CCFL背光大屏幕真彩液晶(640×480点阵)图形显示
报警功能				每个通道最多可以设定4个报警点，每个报警点可选择上限、下限、变化率上限、变化率下限、偏差值下限和偏差值上限报警等6种报警方式，可设置延时报警时间、报警回差、继电器联锁输出、蜂鸣器输出，还可设置外接报警音响触点功能，仪表保存最新的2000条报警信息。
保护方式				设定参数、记录数据断电保存10年以上，内置电源检测电路，掉电时数据预先保存
语言				中文(简、繁体)、英文，内置GB2312二级汉字库，包含6500个16*16和12*12点阵简、繁体汉字
使用环境		环境温度		-15℃-60℃
		相对湿度		≤ 85%RH、避免强腐蚀性气体
		电源电压		90VAC-260VAC (50-60Hz)
安装		仪表尺寸		288×288×193 mm
		开孔尺寸		280+1×280+1mm
		安装方式		卡条式固定架
功耗				≤40W
重量				约8.6kg

选型表

型号	规格代码			附加规格代码	说明
SWP-ASR200	□□	-□	-□	/□□□	ASR200系列无纸记录仪
采集通道数	01~48				可选01~48通道 *1
存储器容量 （MB）		-1			32（标配）
		-2			64
		-3			160
显示语言			-0		简体中文（标配）
			-1		英文
			-2		繁体中文
			-3		多语言版（可在简、繁、英之间切换）
附加规格				/C2	RS-232接口 *2
				/C3	RS-485接口 *2
				/P（1-6）	DC 24V馈电
				/AO（1-12）	模拟量输出路数
				/F（1-12）	频率输入路数
				/J（1-32）	（常开触点）继电器数
				/JB（1-22）	（常开、常闭触点）继电器数
				/U	带通用USB接口
				/L	带流量积算功能
				/T	带天然气运算功能
				/PID	带PID控制功能
				/Dxxx	客户定制功能*3

1标准配置为1路（最多配48路，/AO与/F不可同时选用）。

*2可同时选配/C2、/C3，使用微型打印机时，必须配/C2。

*3如用户有特殊功能开发需求的可单独定制仪表功能，xxx为特殊定制功能的编码。
