十通道无纸记录仪

ZYW910T十通道无纸记录仪（9寸触摸屏）采用新型大规模集成电路，对输入、输出、电源、信号采取可靠保护和强抗干扰设计。10路全切换信号输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、频率、毫伏等）。可带4路报警输出，1个馈电输出，RS485通讯接口，以太网接口，微型打印机接口和USB接口，SD卡插座。

技术说明

1、输入信号：10通道全切换信号输入。

2、全切换输入信号类型：

标准电压信号：0～5V、1～5V、√0～5V、√1～5V、0～10V；

标准电流信号：0～10mA、4～20mA、0～20mA、√0~10mA、√4～20mA；

毫伏信号：0～20mV、0～100mV、±20mV、±100mV；

热电偶信号：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26；

热电阻信号：Pt100、Cu50、Cu53、Cu100、BA1、BA2；

线性电阻信号：0～400Ω

3、精度：±0.2%FS.

4、采样周期：1秒。

5、处理器：采用高速、高性能32位ARM微处理器，内置嵌入式操作系统，画面切换响应时间≤0.3S。

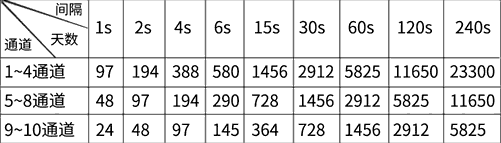

6、存储器：内部64M Byte Flash记录时间：

7、报警输出：4限报警继电器常开触点输出，触点容量AC 250V/1A、1A/24VDC(阻性负载)。(!注：当负载超过继电器触点容量时，请不要直接带负载)。

8、馈电：给二线制变送器提供回路电源，额定电压DC 24V±10%，电流100mA。

9、通讯接口：以太网标准RJ45接口，通讯速率10/100M自适应，支持ModBus-TCP RS485通讯接口，波特率为2400、4800、9600、19200可选，支持ModBus-RTU.RS232打印接口，配接40针微型打印机，可实现手动/定时打印功能。

10、工作电源：AC85～264V；频率：50Hz；功耗：≤10W。

11、工作条件：工作温度：-10～50℃；湿度：10～90%(无结露)。

选型说明

型号	十通道无纸记录仪选型参数
ZYW91□T	代码
	1	1路输入
	2	2路输入
	3	3路输入
	n	n≤10路输入
报警通道		1	1限报警
		n	n≤4限报警
通讯输出			R3	RS232C打印
			R4	RS485
			E	以太网
馈电输出				P	DC24V

备注：当输入通道=10路时，报警输出≤2；当输入通道=9时，报警输出≤3；当输入通道≤8时，报警≤4。

功能说明

十通道全切换输入、十通道同屏显示、9英寸TFT彩色液晶屏、多种画面切换显示画面、响应时间≤0.3S、支持4路报警输出、曲线/报警/掉电记录、手动/定时打印、以太网/RS485通讯、32G USB/SD卡数据转存、记录时长可达23300天。

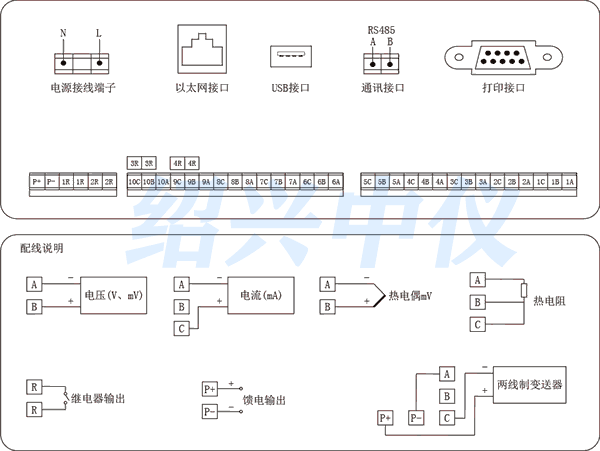

图：十通道无纸记录仪接线方法

安装方法

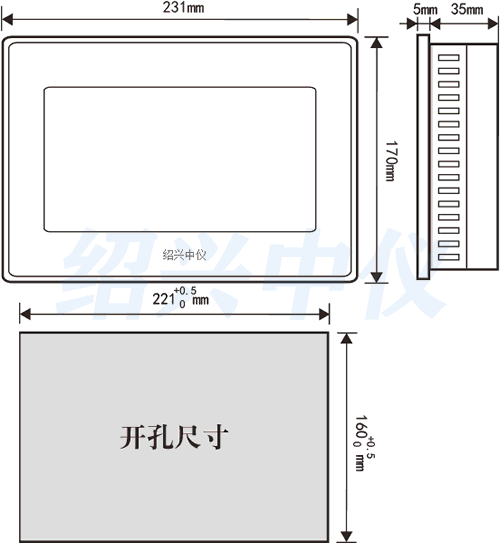

图：ZYW910T十通道无纸记录仪安装尺寸

安装方法:

根据开孔尺寸在表盘面上开孔，将十通道无纸记录仪嵌入表盘，然后在仪表两侧用四个安装支架将仪表固定在表盘上。
