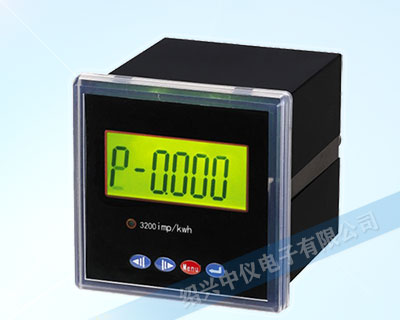

单相电能表

技术参数

·测量：测量单相/三相有功电能、无功电能

·计量：有功电能、无功电能

·显示：具有单排LCD液晶屏整六位直接显示，可视度高

·通讯：RS-485通讯，MODBUS-RTU协议，方便组网联网

·用途：适用于进线、母联以及重要的配输出回路。

	参数
输入测量显示	电压	额定值	AC100V、400V（订货时请说明）
		过负荷	持续：1.2倍、瞬时：10 倍/10s
		功耗	<1VA(每相)
		阻抗	>500k
		精度	RMS测量，精度等级0.5
	电流	额定值	AC1A、5A(订货时请说明)
		过负荷	持续：1.2 倍、瞬时：10 倍/10s
		功耗	<0.4VA(每相)
		阻抗	<2m
		精度	RMS测量，精度等级0.5
	频率		40~60Hz，精度0.1Hz
	功率		有功功率、无功功率，精度0.5级
	电能		有功精度0.5级，无功精度1级
	显示		可编程、切换、循环（LCD）显示
电源	工作范围		AC/DC 85~270V
	功耗		≤5VA
输出	数字接口		RS-485、MODBUS-RTU 协议
环境	工作环境		-10~55℃
	储存环境		-20~75℃
安全	耐压		输入/电源>2kV，输入/输出>2kV，电源/输出>1kV
	绝缘		输入、输出、电源对机壳>5MΩ

型号说明

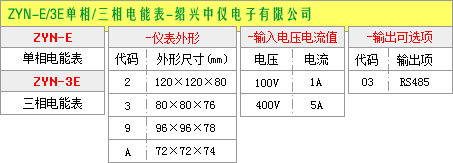

ZYN系列电能表选型图

使用说明

输入电压不要高于产品的额定输入电压（100V或380V），否则应考虑使用PT为了便于维护，建议使用接线端子排；

标准额定输入电流为5A或1A，大于5A的情况应使用外部CT。如果使用CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线端子排；

要确保输入电压，电流相对应，相序一致，否则会出现功率和电能等的数值和符号错误。

电子式单相电能表工作在三相四线方式或者三相三线方式时，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式。需要注意的是现场的接线方式必须与表内设置的接线方式一致，否则仪表的测量数据不正确。

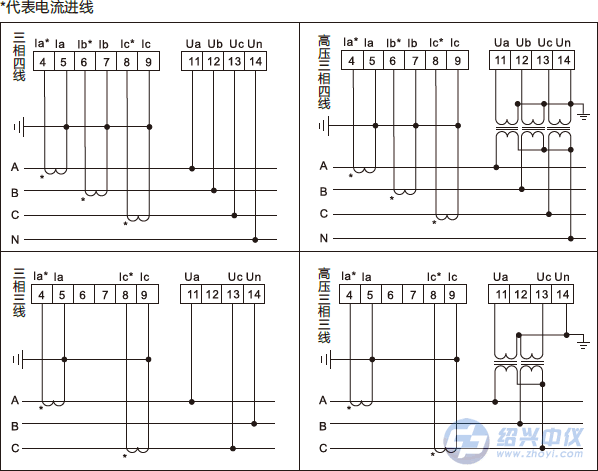

图：电能表接线方式

上:三相四线电子式电能表、下:三相三线电子式电能表
