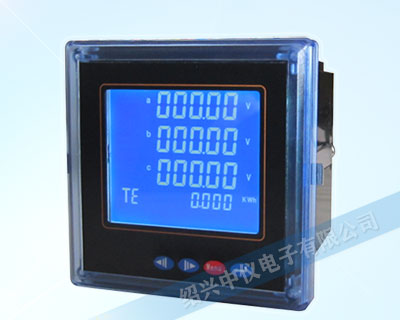

智能电力监测仪

ZYC-E系列智能电力监测仪具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。

选型说明

·ZYC-E：多功能电力监测仪(可测量电流/电压/功率/功率因素/频率/电能/RS485通讯)；
·ZYC-Z：多功能网络测控仪(电力基本参数+开关量输入+开关量输出)；
·ZYC-ZH：多功能谐波分析仪(ZYC-Z +谐波测量分析)；
·ZYC-ZF：带多费率电能表(ZYC-Z +多种费率计量)；

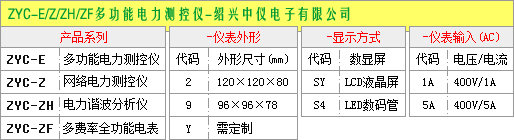

智能电力监测仪选型图

技术参数

性能	参数
输入信号测量	网络		三相三线、三相四线
	电压	额定值	AC100V、400V（订货时请说明）
		过负荷	持续：1.2 倍 瞬时：10倍/10s
		功耗	＜1VA(每相)
		阻抗	≥500kΩ
		精度	RMS测量，精度等级0.5
	电流	额定值	AC1A、5A(订货时请说明)
		过负荷	持续：1.2倍 瞬时：10倍/10s
		功耗	<0.4VA(每相)
		阻抗	<2mΩ
		精度	RMS测量，精度等级0.5
	频率		40~60Hz，精度 0.1Hz
	功率		有功、无功，视在功率、精度0.5级
	谐波		三相电压/电流21次谐波总含量(ZYC-ZH/ZF)
	电能		四象限计量，有功精度1级，无功精度2级
	显示		可编程、切换、循环（LCD）显示
电源	工作范围		AC220V(可选AC/DC 85~264V)
	功耗		谐波分析仪功耗≤5VA
输出	数字接口		RS-485、MODBUS-RTU协议
	脉冲输出		2路电能脉冲输出，光耦继电器
	开关量输入		4路开关量输入，干接点方式(ZYC-Z/ZH/ZF可选)
	开关量输出		4路开关量输出，继电器(ZYC-Z/ZH/ZF可选)
	模拟量输出		4路模拟量输出（4~20mA/0~20mA可选ZYC-Z/ZH/ZF）
环境	工作环境		-10~55℃
	存储环境		-20~75℃
安全	耐压		输入/电源>2kV，输入/输出>2kV，电源/输出>1kV
	绝缘		输入、输出、电源对机壳>50MΩ

功能参数

·测量：三相电压、三相电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能、带谐波总量3~31次(ZYC-ZH)。
·计量：正反向有功电能，感性容性无功电能。
·显示：三排LED数码管,可视度高/高清晰STN蓝显液晶屏,宽视角,高品质。
·通讯：RS485通讯，MODBUS-RTU协议。
·输入：可实现四路开关量输入(ZYC-Z/ZH/ZF)
·输出：2路电能脉冲输出(脉冲常数10000imp/kwh)、四路开关量输出/四路模拟量输出（ZYC-Z/ZH/ZF）。
·扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比。
·用途：适用于各种进线回路、大容量配出电回路中电参数的完整监测和管理。
·电力质量分析：相/线电压总谐波畸变率THDu、电流总谐波畸变率THDi、三相电压不平衡度εu、三相电流不平衡度εi(ZYC-ZH/ZYC-ZF)
·复费：分时精确计量单相/三相交流电网中双向有功电能；具有2套时段表、4种费率、12个计费时段的复费率功能，每月电量在指定日期自动转存，可保存3个月的历史数据；高精度时钟，确保日计时误差小于0.5秒/天(ZYC-ZF)。

使用说明

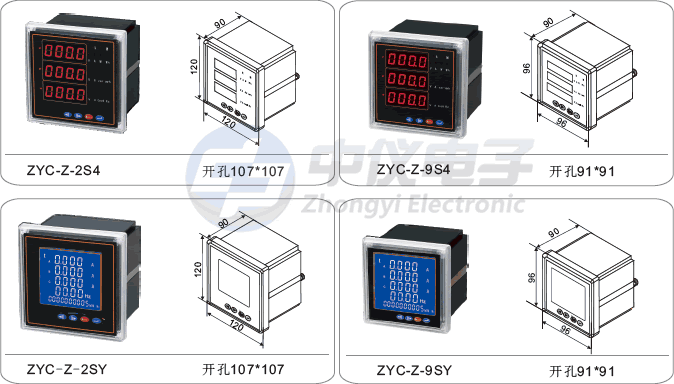

安装尺寸说明

ZYC多功能智能电力监测仪外形尺寸图
