FPKH无功电能变送器

FPKH201：三相三线无功电能变送器，FPKH301：三相四线无功电能变送器。

FPWH201：三相三线有功电能变送器，FPWH301：三相四线有功电能变送器。

FPWH有功电能变送器、FPKH无功电能变送器是一种测量有功/无功电能的仪器，FPWWH型有功功率/有功电能、FPKKH型无功功率/无功电能组合式变送器是一种既能测量有功(或无功)功率，又能计量有功(或无功)电能的具有双重功能的仪器，是电能计量、节能自动化和计算机电费结算的配套仪器。

FP系列电能变送器技术指标符合JJG 596-89《电子式电能表》的要求，相对误差小于0.5％，且具有优异的温度特性和长期稳定性，配以电能显示记录装置，既能用于电网调度系统，又是理想的固态电能表。

FPWH有功电能变送器适用于频率为50Hz、60Hz及特殊频率的单相、三相(平衡负载和不平衡负载)线路，电能以光耦集电极开路或继电器接点二种形式脉冲输出，以适应不同的RTU和电能记录装置。数字量输出与输入被测量的有功(或无功)电能相对应，输出引线是四根线，双向数字输出正、负两个方向的电能量。

技术参数

◆ 引用标准：GB/T 13850-1998（IEC688-1992）

◆ 准确度等级：0.2％

◆ 长期稳定度：≤±0.2%/年，无累计误差

◆ 温度影响：≤100ppm/℃

◆ 响应时间：＜400ms

◆ 输出纹波：＜0.4% (峰-峰值)

◆ 输入功耗：电流＜0.2VA，电压＜0.1VA

◆ 工作频率：标称频率±10%

◆ 输出负载：

　·电流输出 额定10V压降 最大15V压降（可选）

　·电压输出 额定2mA最大 5mA输出

◆ 输出负载影响：＜0.1% （额定负载范围内）

◆ 辅助电源：额定电压 80%-120% 额定频率 90%-110%

◆ 允许过量输入：

　·电流 3倍连续 10倍30秒 50倍1秒，

　·电压 最大2倍连续

◆ 电压试验：输入/输出/电源与外壳之间2kV AC 1min IEC688

◆ 冲击试验：ANSI C37.90a/1973，IEC 255-4（5kV 1.2/50us脉冲电压）

◆ 校正幅度：满度最小±3%，零点最小±1%

◆ 磁场影响：0.4kA/m 磁场强度变化＜0.05%

◆ 工作条件：温度-10～55℃ 相对湿度 ≤95% 无凝露

◆ 贮藏条件：温度-40～70℃ 相对湿度 ≤95% 无凝露

选型规格

注：

　·90°移相无功功率变送器频率范围 Fn±0.05Hz;

　·电能输出为光耦集电极开路（OC）方式，（不推荐使用 继电器触点方式）；

　·电源功耗7VA。

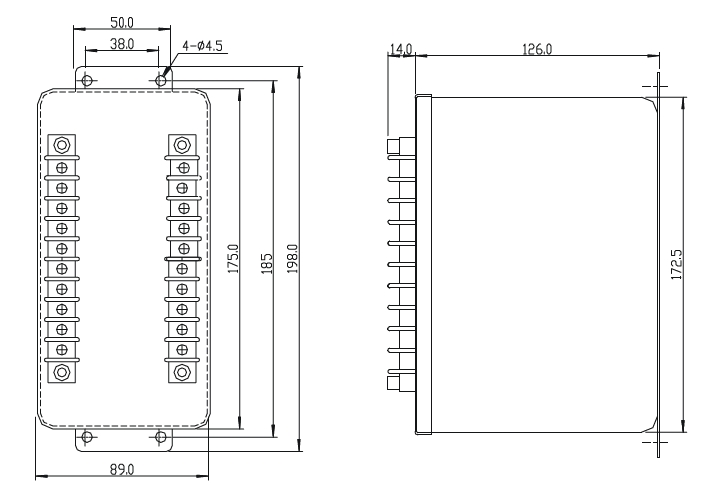

外形尺寸
