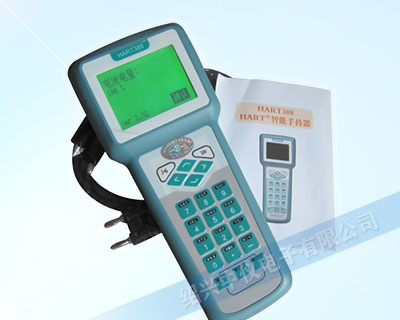

HART388手持器

HART388手持器是支持HART协议设备的手持通讯器，主要用于工业现场对HART智能仪表进行组态、管理、维护、调整以及对运行过程中的仪表进行过程变量的监测，兼容性好。

HART388手持器符合HART协议的通讯手持器，可以与具有HART协议通讯功能的多种智能变送器在回路的任何接线端子点连接通讯；通过HART388手持接口可实现对符合HART协议的智能仪表进行调解，设定等操作。接口采用全汉化中文菜单提示，操作更方便。

技术知识

HART388手持器可支持符合标准的HART通讯，如罗斯蒙特1151、3051智能压力变送器；横河EJA智能压力变送器（支持HART7）；绍兴中仪3051智能压力变送器；费尔巴斯CDS-3151智能压力变送器；西门子智能压力变送器；兰炼LSⅢ智能压力变送器；俄罗斯METRAN-49、100智能压力变送器等。

·可对HART智能设备进行生产测试、诊断及检验等。

·可对HART智能设备在现场运行中组态、标定、诊断、维护、监视等。

·获取现场HART仪表的生产厂商信息。

·了解HART仪表的工作状态及故障信息。

·读取仪表的输出电流和过程变量。

·获取有关传感器的参数及输出值。

·通信信号的连接：专用通讯线HART375L长1m左右(3.6ft)。

·通信线支持：1Km(0.62英里)(0.75～1.25mm2) 负载电阻:205～600Ω。

·负载电容：0.22uF以下 负载电感：3.3mH以下。

·与电源线的间距：15cm以上(避免平行走线)。

·显示：2.8寸，128×64点阵液晶显示。

·控制：开关（4个方向键，17个功能键）。

·电源：4只AA电池。

·尺寸：200×109×54mm(长×宽×厚)。

·符合HART协议通信标准

·支持主流仪表HART命令

·工作温度范围：0℃～50℃

·手持器重量不超过0.5Kg

·手持器显示屏：翠绿液晶屏

功能说明

·基本功能：设定、调整、显示各种参数，HART通信、恒定电流输出、调零。

·附加功能：格式化保护，需要输入密码才能进行格式化、电池报警 LCD显示的报警信息可提示电池电压偏低、LCD对比度调节。

HART388手持器采用点阵式LCD液晶显示屏（128×64），可显示四行，每行8个点阵汉字，用来显示通讯信息以及用户的输入值。可实现人机对话，界面友好，操作方便，显示屏对比度可调。

·键盘功能

通信接口键盘采用薄膜式按键，具有一定的防水，防尘功能；包括一套完整的字母/数字键盘、八个专用功能键和三个字符转换键。

·供电电源

HART388手持器供电电源有4节AA电池组成。HART388正常工作时（包括不间断通信状态）消耗电流约为40±5mA，有背光功能的通讯器在点亮背光时约需45mA电流。

·连接通讯

在24V电源、250Ω左右负载和变送器连接好后，HART388手持器顶部引出的两个小夹子跨接在变送器或负载两端，所连接的变送器必须具有HART通讯功能，才能建立HART通讯。如果现有的功能菜单不能满足需要，可以根据要求进行定做。

·测试：

测试功能包括变送器测试和回路测试。其目的是验证变送器、通讯器和回路是否工作正常。

·组态：组态是指对决定HART变送器如何工作的那些参数进行设定。

HART388手持器调试接线图

图：HART388手持器菜单树
