HART375手操器

HART375手操器是支持HART协议设备的手持通讯器，它可对符合HART协议的设备进行配置、管理和维护HART375手操器可以方便的接入4~20mA HART协议仪表电流回路中，与HART协议仪表进行通信，配置HART仪表的设定参数（如量程上下限等），读取仪表的检测值、设定值，可以对仪表进行诊断和维护等。该款绍兴中仪的HART375手操器（375BF）支持HART协议的第一主设备（HART网桥等），也支持HART协议的点对点和多点通信方式。

HART375手操器说明

手操器连接

HART375手操器可以在远端控制室或仪表就地接入对HART仪表进行通信操作。手操器可以并联在HART协议设备上，也可以并联在其负载电阻（250欧姆）上。连接时不必考虑引线的极性。

注意：为保证HART375手操器通信正常，在回路中必须有不小于250Ω的负载电阻，手操器不直接测量回路电流。

HART手操器接口

1.接口符合HCF（HART通信基金会）协议，双向半双工1200bit/s方式工作

2.HART接口可接收的共模电压为±28V

3.漏电流典型值小于1.0uA@25℃

4.HART接口通信距离<1500m

5.HART通信接口具有抗EMI措施

6.HART通信接口具有幅值自动倍增功能

电池的使用

供电电源：三节5号（SIZE AA）碱性电池或镍氢充电电池。

连续工作时间：采用碱性电池时，典型值为150小时。采用2000mAH充电电池，典型值为100小时。

注意：如果您在大约10分钟内没有操作本设备，本设备将自动关机以节省电池寿命！

环境温度要求

工作温度范围：1℃~50℃

储存温度范围：-20℃~55℃

液晶显示屏

液晶显示屏是8行x21字符显示，可以显示4行汉字。

在环境温度过低时，液晶显示器的响应速度会变慢，这是正常现象；由于本设备带有自动温度补偿电路，在环境温度较高时，液晶显示器仍然具有很好的对比度，方便您在不同环境中的使用需求。

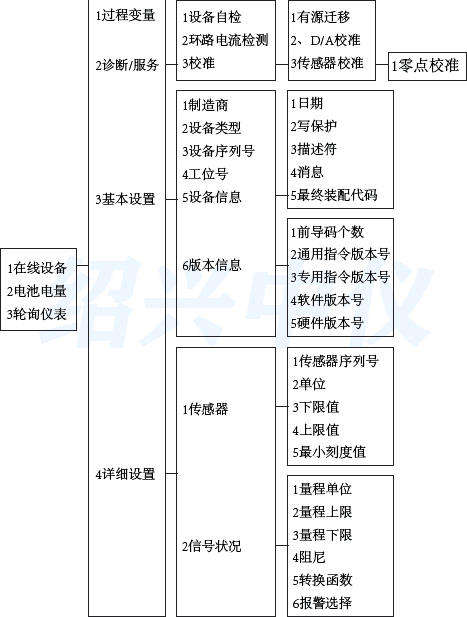

HART375菜单对照

HART375手操器开机后将会自动轮询地址为0的在线设备，在没有连接设备时手操器会显示“地址0未发现设备，是否查找其它设备？”的消息。选择“取消”后会出现主菜单。

在已经连接了设备后打开绍兴中仪生产的HART手操器时会显示这个设备的相应在线菜单。从在线菜单可以按左箭头键可返回主菜单。

图：HART375菜单对照

功能说明

·基本功能：设定、调整、显示各种参数，HART通信、恒定电流输出、调零。

·附加功能：格式化保护，需要输入密码才能进行格式化、电池报警 LCD显示的报警信息可提示电池电压偏低、LCD对比度调节。

HART375手操器采用点阵式LCD液晶显示屏（128×64），可显示四行，每行8个点阵汉字，用来显示通讯信息以及用户的输入值。可实现人机对话，界面友好，操作方便，显示屏对比度可调。

·键盘功能

通信接口键盘采用薄膜式按键，具有一定的防水，防尘功能；包括一套完整的字母/数字键盘、八个专用功能键和三个字符转换键。

·供电电源

HART375供电电源有4节AA电池组成。HART375正常工作时（包括不间断通信状态）消耗电流约为40±5mA，有背光功能的通讯器在点亮背光时约需45mA电流。

·连接通讯

在24V电源、250Ω左右负载和变送器连接好后，HART375手操器顶部引出的两个小夹子跨接在变送器或负载两端，所连接的变送器必须具有HART通讯功能，才能建立HART通讯。如果现有的功能菜单不能满足需要，可以根据要求进行定做。

·测试：

测试功能包括变送器测试和回路测试。其目的是验证变送器、通讯器和回路是否工作正常。

·组态：组态是指对决定HART变送器如何工作的那些参数进行设定。

hart375手操器怎么接变送器

HART375手操器调试接线图
