ET2110高精度温度信号校验仪

ET2110高精度温度信号校验仪价格：8372元起，ET2110高精度温度信号校验仪知识说明

更新时间：2023年02月28日

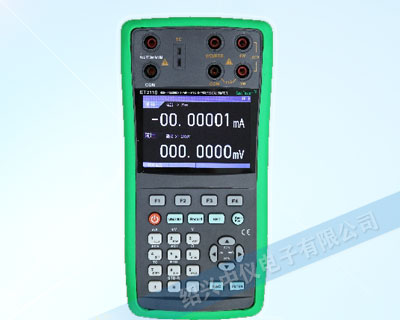

ET2110高精度温度信号校验仪

不同批次，ET2110高精度温度信号校验仪外观及包装或许略有不同，出厂前均经过严格检测，更多...

ET2110高精度温度信号校验仪原理

ET2110温度信号校验仪主要用于温度元件（热电偶、铂电阻、温度计）、温度变送器（传感器）、温度开关及温度显示仪表的校验和维修。尤其在工业应用中，温度计、热电偶和其他温度传感器由于受到机械、热能和化学因素的影响而加速老化，在越来越多的工业过程中温度已成为影响质量、操作可靠性和使用寿命的一个***重要的因素之一现场配备一台温度校验仪变得特别重要。

温度信号校验仪怎么用

温度系统中的传热也十分复杂，往往以热传导、对流和辐射来完成，要使温度迅速变化并达到热平衡几乎是不可能的。常规温度校准源设备体积大，加热和冷却时间长，需要在工业现场对温度测量系统进行检查、维护和校准，以保证恒温场的均匀性。ET2110温度信号校验仪的温度探头耗时、劳动强度大、成本高、拆装次数多，影响系统可靠性。

在工业界，需要小型轻便的便携式温度校准源（恒温槽），例如压力校准器。然而，这种小型便携式温度校准器必须克服由于体积减小而导致的温度场的均匀性。不稳定性好坏的缺点要在短时间内稳定地升温和降温，需要加热和冷却的紧密配合，ET2110温度信号校验仪可以缩短加热和冷却时间。由于温度槽也会影响温度场的均匀性，因此研究开发了一种综合多种因素、超微型尺寸和恒定精度、快速升温和降温的便携式温度校准设备，供现场应用。多年活跃于温度测量技术领域。

冶金：铝厂、铜厂、钢厂等石化：石油钻探、输油管道、石化厂、炼油厂。一般工业：冰箱厂、空调厂、电冰箱厂、啤酒厂、制药厂、汽车厂。温度元件制造商：铂电阻、热电偶、补偿电线电缆、温度开关、温度传感器制造商。交通运输：机场飞机维修、交通运输用大型供电系统维修、海上运输作为在役维修测量手段。

温度信号校验仪使用方法

温度校准器广泛应用于造船业、发电和配电行业、化学和石化行业、制药行业、食品行业和许多其他行业。同时，温度校验仪独特的结构使其即使在1300℃的温度下也能经济、安全、可靠、高质量地运行。

在工业领域，人们熟悉的温度、压力、电流、电压等基本物理量对产品质量和整体过程控制有很大的影响，而在这些基本物理量中，温度测量和校准是重要的，比这要难得多。这是因为温度系统本身的保温和传热作用非常复杂，导致温度测量和校准系统体积庞大，稳定时间长，精度难以提高。ET2110温度信号校验仪与压力系统不同，它可以保证内外压力相互独立，只要保证传压管路无泄漏，就很容易实现快速传压，稳定时间仅为几毫米，几秒钟，测量精度轻松达到数万个零件。纵观高精度和高稳定性的温度测量系统，不可能保证绝热，即完全防止热传递。人们通常认为，在足够大的体积达到热平衡的情况下，内部质量中心的小体积内的温度场梯度是平衡的。这是温度校准源体积庞大的重要原因之一。

ET2110高精度温度信号校验仪是一款是一种集测量与模拟热电阻、热电偶，输出与测量电压、毫伏、电阻、电流等电参数信号于一体的高精度、高分辨率、高可靠性的手持式现场温度校准产品；内置温差测量、标准温度测量、PID控温、ρ值测量等功能；自定义传感器功能让用户可以自己输入特定的热电阻、热电偶分度号；通过热工辅助工具可以非常方便的实现各种电量与温度之间的相互换算；数据记录功能能够方便客户现场记录检定数据；数据记录功能能够方便客户现场记录检定数据。

ET2110温度信号校验仪采用3.5寸TFT彩屏，读数清晰，操作简捷、结构坚固、小巧轻便、紧凑且经济实用，能够在仪表车间、计量室、校准室中使用，是温度仪表的理想校准仪表。

基本功能

·测量/输出:电压、毫伏、电阻、热电偶、热电阻、电流等；

·温度信号校验仪带220VAC测量功能；

·可模拟二线制变送器；

·电阻测量可选二、三、四线3种测量方式；

·精度为0.01％、0.02％两种；

·两个相互隔离的通道，支持同步测量、输出；

·可提供手动阶跃、自动阶跃、自动步进和手动步进功能；

·温度信号校验仪采用3.5寸TFT液晶屏，分辨率480*320；

·可同时显示测量和输出数据，也可单独显示测量或输出数据；

·5000mAh锂电池供电；

·具有自动电源关闭功能、时间可设，适合现场使用；

·温度信号校验仪提供DC24V回路电源，以供现场调试之用；

·热电偶测量和输出提供内置、外置和手动3种冷端温度补偿方式，其中外置参考端采用A级Pt100铂电阻、可输入证书值进行温度修正；

·热电偶种类：R,S,K,E,J,T,N,B,L,U,XK,WRE325,WRE526；

·热电阻种类：PT100-385,PT100-392,PT100-JIS,PT200-385,PT500-385,PT1000-385,Cu10,Cu50,Cu100,Nil20,BA1,BA2,PT10；

·尺寸：105×210×55mm；重量：600g

增强功能（选配）：

·温差测量功能：准确度达0.003℃，温度信号校验仪可测量空间内两点间的温度差，在0.4秒的时间内即可完成一次温差数据采集、有效提高了测量准确度；在测试过程中可实时计算测试过程中的10分钟波动性。使用标准铂电阻或者标准热电偶进行测量工作前，可通过证书值的输入对测量结果进行溯源，并满足恒温槽测试规范对电测仪器的要求。

·标准温度测量功能：与普通的热电偶测量及热电阻测量不同，该测量方式可使用证书值进行温度溯源，支持的标准热电偶热电阻的类型包括：标准热电偶S、R、B、T四种，标准铂电阻Pt25、Pt100两种。

·使用任意传感器测量功能，可方便的将被测物理量（压力、流速、温度等）转换为电压、电流、电阻等易测物理量进行测量。用户只需预先输入响应曲线，温度信号校验仪将采用内部算法进行数值转换和修正，最终将被测物理量显示在屏幕上。您可以随意编辑和修改被测物理量的显示单位。

·精密控温功能：使用精密控温功能，可以实现对恒温设备进行温度闭环控制，代替高精度PID控制器。在恒温设备及电网电压符合条件的情况下，设备的温度波动性可优于0.02℃/10min（恒温槽）。

·ρ值测量功能：能够测量周期性方波信号的占空比，可用于对时间比例输出的各种数字温度指示调节器的PID参数进行检定及校准，并满足《JJG617-1996数字温度指示调节仪·规程的要求。

·热工换算功能：温度信号校验仪用于实现各种电量与温度间的相互换算，支持的电量与温度换算的类型包括:工作用热电偶、工业热电阻及各种温度变送器。

·数值设定方式：具有最为灵活、便捷的输出值设定方式，可以通过数字键盘直接设定输出值，也可以通过方向键按位进行增量设定。另外，设备还具有可以编号辑的阶跃或者斜坡数值设定方式。

·正弦信号输出功能：一些过程记录仪（特别是机械式记录仪）的检定/校准，通常包括运行试验的环节，可以通过采用正弦信号输出方式为被检表提供信号。

·数据记录功能：温度信号校验仪具有强大的记录管理功能，最多可以建立32个设备号，每个设备号具有16个记录页，每个记录页中包含时间、测量值、输出值及自定义值四个基本信息。用户可以根据需求进行设备管理、记录删除等操作。

型号说明

型号	准确度	温度范围	增强功能说明
ET2110B	0.01级	15～25℃	用户选用选配功能，在订温度信号校验仪时需在产品型号后加功能代码尾缀。
ET2110C	0.02级	15～25℃
ET2110BT	0.01级	0～50℃
ET2110CT	0.02级	0～50℃

技术参数

功能		量程	0.01级分辨率	0.02级分辨率	0.01级准确度	0.02级准确度	备注
直流输出	电压	100mV	0.1μV	1μV	0.005%+0.003%	0.01%+0.005%	最大负载电流<=2.5mA
		1V	1μV	10 μV	0.005%+0.001%	0.01%+0.005%
		10V	10μV	100μV	0.005%+0.001%	0.01%+0.005%
	电流（有源/无源）	30mA	0.1 μA	1μA	0.005%+0.003%	0.01%+0.003%	有源输出最大负载电压20V
	电阻	50Ω	0.1mΩ		0.005%+10mΩ	0.01%+15 mΩ	激励电流0.4-4mA
		500Ω	1mΩ		0.005%+20mΩ	0.01%+30 mΩ	激励电流0.1-2mA
		5000 Ω	10mΩ		0.005%+50mΩ	0.01%+50 mΩ	激励电流0.04-0.4mA
	24V	24V			±10%		回路输出
	热电阻	详见热电阻表
	热电偶	详见热电偶表
直流测量	电压	200mV	0.1μV		0.005%+0.003%	0.01%+0.005%
		2V	1μV		0.005%+0.001%	0.01%+0.005%
		20 V	10μV		0.005%+0.001%	0.01%+0.005%
		200V	100μV		0.005%+0.001%	0.01%+0.005%
	电流	20 mA	0.1μA		0.005%+0.003%	0.01%+0.003%
	电流	200mA	1μA		0.005%+0.003%	0.01%+0.003%
	电阻（四线）	50 Ω	0.1mΩ		0.005%+10mΩ	0.01%+15 mΩ	激励电流1mA
		500Ω	1mΩ		0.005%+20mΩ	0.01%+30 mΩ
		5k Ω	10mΩ		0.005%+50mΩ	0.01%+50 mΩ	激励电流0.1mA
	电阻（二三线）	50 Ω	0.1mΩ		0.005%+30mΩ （三线） 0.005%+50mΩ （二线）	0.005%+35mΩ （三线） 0.005%+60mΩ （二线）	激励电流1mA
		500Ω	1mΩ		0.005%+30mΩ （三线） 0.005%+50mΩ （二线）	0.005%+35mΩ （三线） 0.005%+60mΩ （二线）	激励电流1mA
		5kΩ	10mΩ		0.005%+80mΩ	0.01%+80 mΩ	激励电流0.1mA
	热电阻	详见热电阻表
	热电偶	详见热电偶表
交流测量	交流电压	200mV	1μV		±(0.2%+100)（40Hz-30kHz）
		2V	10μV		±(0.2%+100)（40Hz-30kHz）
		20V	100μV		±(0.2%+100)（40Hz-5kHz）
		20V	100μV		±(0.8%+300)（5k-30kHz）
		200V	1mV		±(0.2%+200)（40Hz-5kHz）
		200V	1mV		±(0.8%+450)（5k-30kHz）
	交流电流	20 mA	0.1μA		±（0.3%+400）（40Hz-5kHz）
	交流电流	200mA	1μA		±（0.3%+400）（40Hz-5kHz）

热电阻参数表

分度号	温度范围	分辨率	0.01级准确度	0.02级准确度	备注
PT10	-200-850℃	0.01℃	0.1℃	0.2℃	四线测量
PT100-385	-200-850℃	0.01℃	0.1℃	0.2℃
PT100-392	-200-850℃	0.01℃	0.1℃	0.2℃
PT100-JIS	-200-850℃	0.01℃	0.1℃	0.2℃
PT200-385	-200-630℃	0.01℃	0.1℃	0.2℃
PT500-385	-200-630℃	0.01℃	0.2℃	0.3℃
PT1000-385	-200-650℃	0.01℃	0.1℃	0.2℃
Cu10	-100-260℃	0.01℃	0.5℃	0.6℃
Cu50	-50-150℃	0.01℃	0.15℃	0.25℃
Cu100	-50-150℃	0.01℃	0.08℃	0.2℃
BA1	-200-650℃	0.01℃	0.4℃	0.5℃
BA2	-200-650℃	0.01℃	0.25℃	0.3℃
Ni20	-80-260℃	0.01℃	0.3℃	0.4℃

热电偶参数表

分度号	温度范围	分辨率	0. 01 /0. 02 级准确度	备注
K	-200-0℃	0.1℃	0.4℃	不包含冷端补偿精度
K	0-1372℃	0.1℃	0.3℃
R	-50-0℃	0.1℃	0.9℃
R	0-1768℃	0.1℃	0.7℃
S	-50-0℃	0.1℃	0.9℃
S	0-1768℃	0.1℃	0.6℃
E	-50-0℃	0.1℃	0.5℃
E	0-1000℃	0.1℃	0.4℃
J	-200-0℃	0.1℃	0.2℃
J	0-1200℃	0.1℃	0.1℃
T	-100-0℃	0.1℃	0.3℃
T	0-400℃	0.1℃	0.15℃
L	-200-900℃	0.1℃	0.2℃
N	-200-0℃	0.1℃	0.3℃
N	0-1300℃	0.1℃	0.2℃
B	600-1820℃	0.1℃	0.6℃
U	-200-0℃	0.1℃	0.4℃
U	0-400℃	0.1℃	0.2℃
XK	-200-800℃	0.1℃	0.5℃
WRE325	0-1500℃	0.1℃	0.5℃
WRE526	0-1500℃	0.1℃	0.4℃
